Ploče od bronzesu kritične komponente kliznog kontakta koje su napravljene od legura bronze na bazi bakra-, prvenstveno korištene u kliznim mehanizmima visokog-opterećenja, niske-do-srednje brzine kako bi se minimiziralo trenje, smanjilo habanje i zaštitile komponente koje se spajaju od habanja i prijevremenog kvara. Bronzane obloge uključuju ploče i grmlje. Njihov sastav materijala i konstrukcijski dizajn su dizajnirani da zadovolje različite inženjerske zahtjeve, uključujući temperaturu radnih uvjeta, silu opterećenja, uvjete podmazivanja i otpornost na koroziju.



1. Sastav materijala i oznake legure



1.1 Uvod u seriju materijala



Različiti sastavi legura su dizajnirani da zadovolje zahtjeve performansi. Kratka tabela ispod je najčešće primijenjene legure bronze za košuljice, zajedno s njihovim glavnim kemijskim sastavima (maseni udio, %) i primjenom u industriji:

Alloy Type	Oznaka industrije (SAE/ASTM/DIN)	Ključni hemijski sastav	Primarne prednosti
Tin Bronze	SAE C90700 (CuSn10P); DIN PB2	Cu: 87,0–90,0%, Sn: 10,0–11,5%, P: 0,5–1,0%, Nečistoće (Pb, Zn, Fe) Manje ili jednako 0,25%	Visoka otpornost na habanje, odlična klizna svojstva i dobra čvrstoća na zamor
Leaded Tin Bronze	SAE C93200 (CuSn6Zn6Pb3); SAE C93700 (CuPb20Sn5)	C93200: Cu≈85%, Sn:6–7%, Zn:6–7%, Pb:2–3%; C93700: Cu≈75%, Pb:20%, Sn:5%	Poboljšano samo-podmazivanje, protiv-zapadanja, pogodno za granično podmazivanje
Aluminijumska bronca	SAE C95400 (Nikal-aluminijumska bronza); DIN CuAl10Fe3	Cu≈83%, Al:9–11%, Fe:2–4%, Ni:3–5%	Visoka vlačna/tlačna čvrstoća, otpornost na koroziju (morska voda/blage hemikalije), otpornost na toplotu
{0}}Mesing visoke čvrstoće	ZCuZn25Al6Fe3Mn4	Cu≈60%, Zn:25%, Al:6%, Fe:3%, Mn:4%	Vrhunska čvrstoća i žilavost, pogodna za konstrukcije sa teškim-opterećenjima

1.2 Karakteristike bronzanih obloga.



Otpornost na habanje i nisko trenje: pogodno za klizna, klizna i rotirajuća kretanja

Visok kapacitet opterećenja: tlačna čvrstoća od 300-500 MPa, idealna za velika opterećenja

Samo-podmazujuća: struktura koja sadrži olovo-, grafit-impregnirana ili uljem-omogućava rad-loš/bez ulja-

Otpornost na koroziju: otporna na vodu, ulje, morsku vodu, slabe kiseline i alkalije

Apsorpcija udarca, smanjenje buke i protiv-zapadanja: štiti površine čaura

Odlična toplotna provodljivost: brzo odvođenje toplote, pogodno za kontinuirani rad



2. Strukturne konfiguracije i procesi proizvodnje



Brončane obloge se proizvode preciznim procesima kako bi se osigurao odličan materijal, tačnost dimenzija i kvalitet površine, sa uobičajenim strukturnim konfiguracijama prilagođenim potrebama primjene:



Sleeve Liners: Čvrste cilindrične čahure (OD: 10–200 mm, ID: 8–190 mm, dužina: 15–500 mm), proizvedene centrifugalnim lijevanjem, lijevanjem u pijesak ili ekstruzijom, nakon čega slijedi okretanje, mljevenje i honovanje kako bi se postigla hrapavost površine Ra manja ili jednaka 0,8 μm.

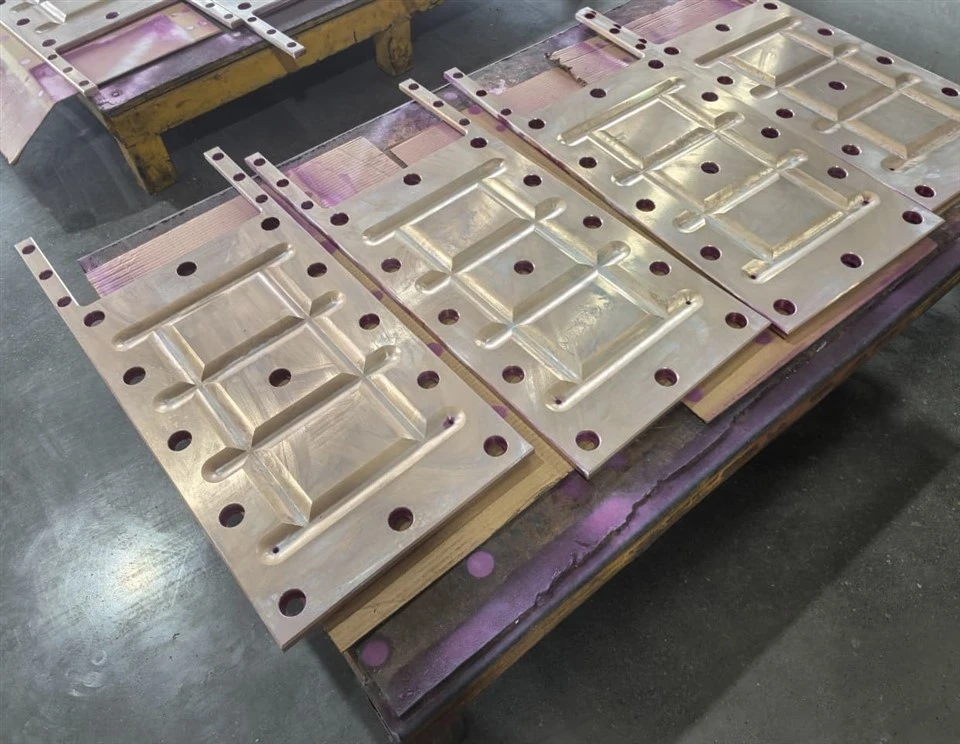

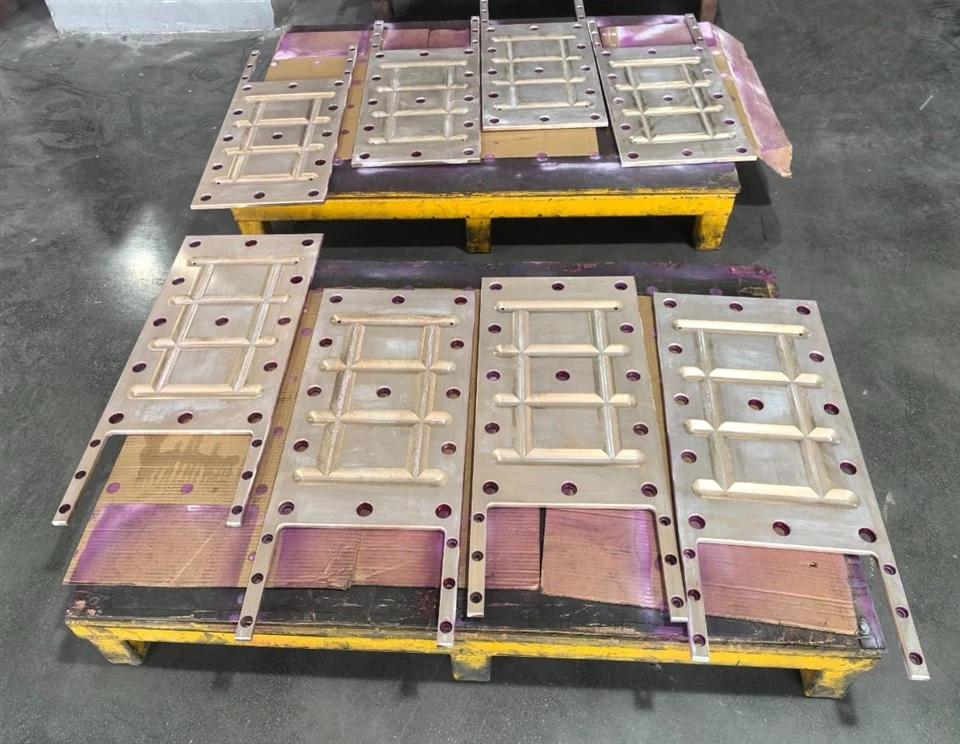

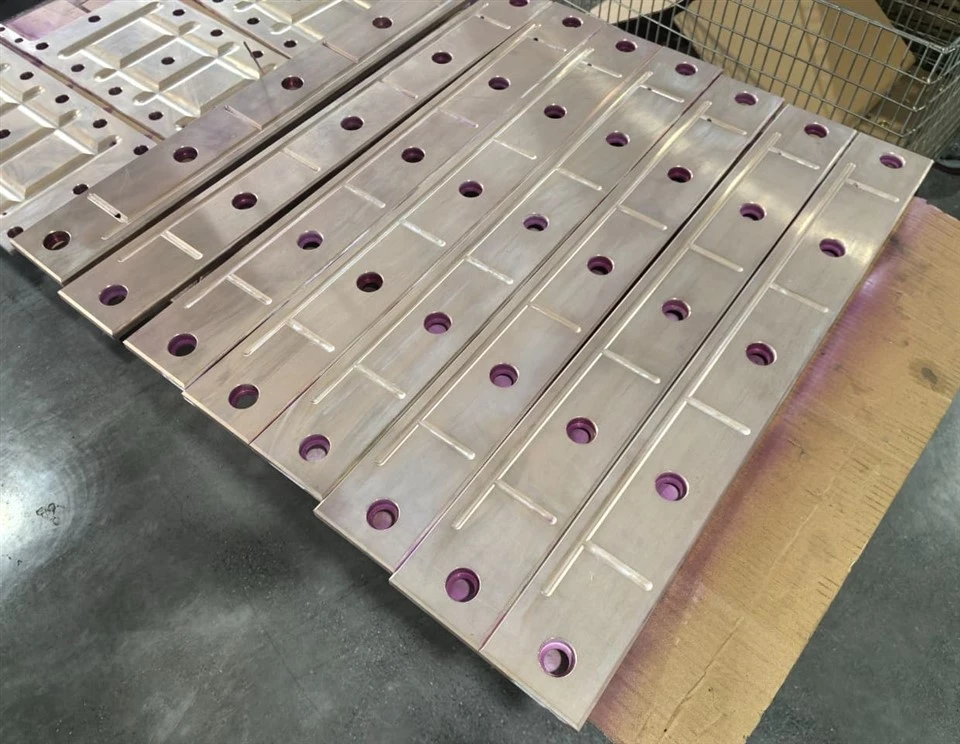

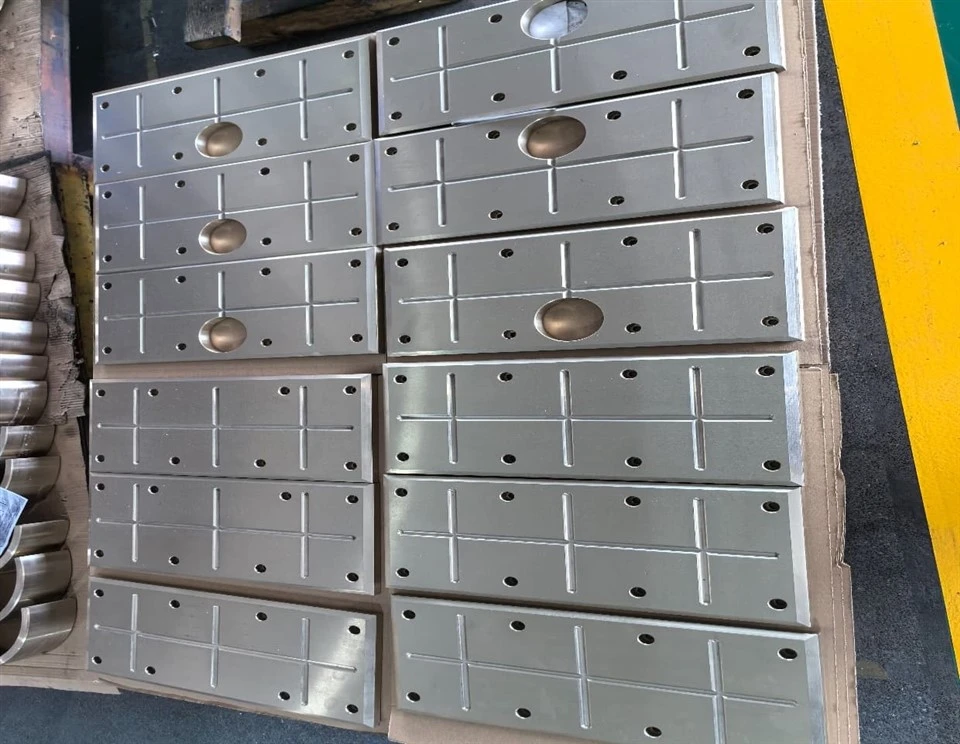

Plate Liners: Obloge ploča različitih debljina, koje se koriste u aplikacijama s površinskim opterećenjima; debljina: 3–200 mm. Sve dimenzije se mogu prilagoditi.



Split Bearing Liners: Dvodijelni dizajn za jednostavnu instalaciju/uklanjanje, koristi se u vratima velikog-promjera (ID > 100 mm) i teškim-primjenama (npr. valjaonice čelika, ležajevi radilice motora i hidraulične presa, itd.).

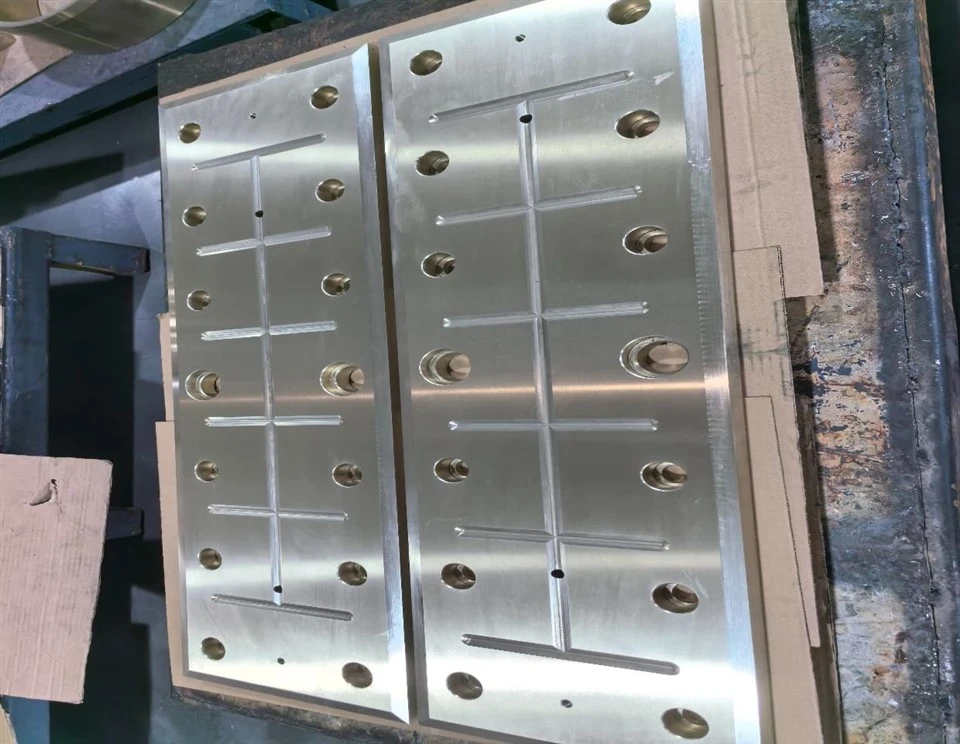

Grafit-Intarzirane bronzane podloge: Grafitni čepovi (3-15 mm promjera) ugrađeni u bronzanu matricu kako bi se omogućilo samo-podmazivanje pod-bez ulja ili niskih-uvjeta podmazivanja, ublažavanje trenja i habanja u teškim okruženjima.



Čelični{0}}Bronzani ulošci: Bimetalna struktura (čelična podloga + bronzani sloj, debljina: 0,5–2,0 mm), kombinujući visoku čvrstoću čelika sa tribološkim svojstvima bronze, pogodna za ultra-teška-primjena (veća ili jednaka 500 MPa).



3. Inženjerske primjene i operativna razmatranja



Ploče od bronzese široko koriste u inženjerskim mašinama, industriji motora i automobila, vazduhoplovstvu, brodarstvu i pomorstvu i industriji kalupa. Uobičajene aplikacije su sljedeće.

Hidraulični cilindri: Obuci klipnjače, obloge provrta cilindra (C93200, B505, C93700);

Mašine za kalupe: Vodiće čahure, klizač habajućih ploča (CuSn10P, B101, C90700);

Automobili/motor: ležajevi radilice, ležajevi klipnjače, vodilice ventila;

Pomorska oprema: obloge krmenog vratila, ležajevi kormila, obloge pumpi za morsku vodu;

Inženjerske mašine: Obloge za osovinice bagera, obloge krana krana (mesing visoke{0}}kosti, C95400);

Metalurška oprema: ležajevi valjaonica, košuljice mašina za kontinuirano livenje (B1032, CuAl10Fe3);

Razmatranja o radu: Bronzane obloge zahtijevaju odgovarajuće podmazivanje (mineralno ulje, mast) kako bi se produžio vijek trajanja; za okruženja visoke-temperature ili korozivne sredine preporučuje se aluminijumska bronza ili kalajna bronza otporna na koroziju-. Tolerancija dimenzija se obično kontroliše unutar ISO H7–H8 za unutrašnji prečnik i h8–h9 za spoljašnji prečnik kako bi se osiguralo pravilno pristajanje sa spojnim komponentama.
